БАЗИС-БАРС — исполнение барьер-преобразователь

Одно-/двухканальное компактное устройство, предназначенное для преобразования аналоговых/дискретных сигналов в токовые/релейные с реализацией гальваноразвязки и искрозащиты. Сертификат соответствия требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011) № TC RU C-RU.МЮ62.В.05075. Внесен в Госреестр средств измерений РФ № 70813—18 Свидетельство об утверждении типа средств измерений RU.C.34.004.A № 69497 (Россия). Изготавливается в соответствии с ТУ 26.51.43—020—26509818—2017.

0i

Описание товара

Назначение и область применения

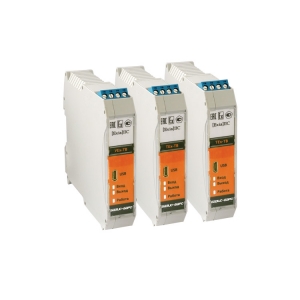

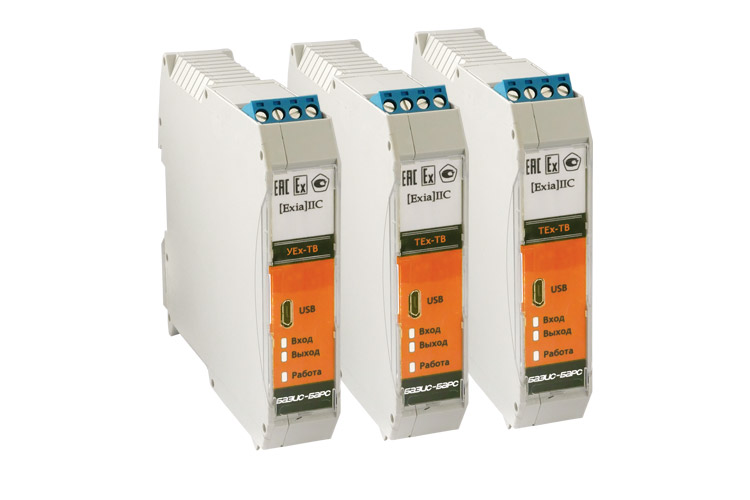

Барьер-преобразователь БАЗИС-БАРС — это компактное устройство, предназначенное для преобразования дискретных/аналоговых электрических сигналов в цифровые посредством интерфейса RS-485 и дискретные/аналоговые посредством релейного или токового выхода с гальванической развязкой и реализацией искрозащиты.

Область применения барьера-преобразователя — системы оперативного контроля, противоаварийной автоматической защиты (ПАЗ) и управления технологическими установками и агрегатами в различных отраслях промышленности, в том числе в производствах, требующих соблюдения «Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств». Маркировка взрывозащиты — [Exia]IIC.

Каналы преобразования

В общем случае барьер-преобразователь имеет следующие каналы преобразования:

• 2 электроконтактных входных канала — цифровой канал;
• 2 электроконтактных входных канала — 2 релейных выходных канала, цифровой канал;
• 2 NAMUR-входных канала — цифровой канал;
• 2 NAMUR-входных канала — 4 релейных выходных канала (2 реле состояния, 2 реле диагностики), цифровой канал;
• 1 универсальный температурный входной канал — цифровой канал;
• 1 универсальный температурный входной канал — 1 токовый выходной канал, цифровой канал;
• 1 универсальный температурный входной канал — 2 токовых выходных канала, цифровой канал;
• 1 токовый входной канал — цифровой канал;
• 1 токовый входной канал — 1 токовый выходной канал, цифровой канал.
• 1 токовый входной канал — 2 токовых выходных канала, цифровой канал.

Метрологическое обеспечение

Барьер-преобразователь с аналоговым входным каналом является средством измерений, внесен в Госреестр средств изменений РФ № 70813—18 и имеет свидетельство об утверждении типа средств измерений. Межповерочный интервал — 4 года.
