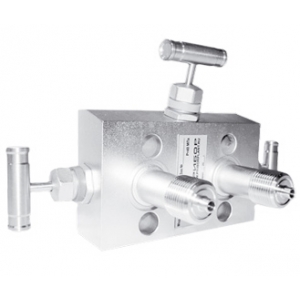

Клапанные блоки предназначены для подключения преобразователей(датчиков) давления к импульсным линиям в системах автоматического контроля, регулирования и управления технологическими процессами.
Наличие вентилей в клапанном блоке позволяет избежать односторонней перегрузки преобразователя давления и уравнять давления в рабочих полостях для подстройки «нуля».
Наличие в некоторых моделях дренажных отверстий позволяет производить дренаж импульсных линий при закрытых вентилях клапанного блока, что необходимо для некоторых моделей чувствительных преобразователей давления.
Кроме этого, некоторые модели имеют отверстия для подключения дополнительного оборудования.

5 000i 5 000i

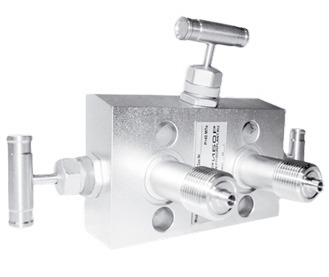

Описание товара

 Клапанные блоки предназначены для подключения преобразователей(датчиков) давления к импульсным линиям в системах автоматического контроля, регулирования и управления технологическими процессами.
    Наличие вентилей в клапанном блоке позволяет избежать односторонней перегрузки преобразователя давления и уравнять давления в рабочих полостях для подстройки «нуля».
    Наличие в некоторых моделях дренажных отверстий позволяет производить дренаж импульсных линий при закрытых вентилях клапанного блока, что необходимо для некоторых моделей чувствительных преобразователей давления.
    Кроме этого, некоторые модели имеют отверстия для подключения дополнительного оборудования.

Клапанный блок А 30 02 М20 Т СК
(без дренажа и без возможности подключения метрологического оборудования; приведённое условное обозначение заказа клапанного блока включает в себя все необходимые КМЧ)

Клапанный блок С 30 02 Р5 М20 Т СК
(без дренажа и без возможности подключения метрологического оборудования с наружной резьбой М20х1,5 на входе среды; приведённое условное обозначение заказа клапанного блока включает в себя все необходимые КМЧ)

Схема клапанного блока С30 Р5Габаритные размеры КБ С30 Р5
Рис. 2. Клапанный блок «С 30 Р5» без КМЧ

Материал корпуса клапанных блоков — 12Х18Н10Т, заменитель 08Х18Н10Т, 12Х15Г9Нд (аналог AISI 312, 316).

Комплекты монтажных частей (по отдельному заказу, не входят в состав) для клапанных блоков «А 30» и «С 30» включают в себя:

  1. «М20» для клапанного блока «А 30» с фланцевым подключением импульсных линий со стороны подвода среды:
    • монтажный фланец — 2 шт.;
    • ниппель из стали 12Х18Н10Т — 2 шт.;
    • накидные гайки М20×1,5 для соединения по наружному диаметру трубы 14 мм — 2 шт.;
    • болт М10×22 — 4 шт.;
    • шайба С20 — 4 шт.;
    • уплотнительное кольцо — 4 шт.;
  2. «М20» для клапанного блока «С 30 Р5» с резьбовым подключением импульсных линий со стороны подвода среды:
    • ниппель из стали 12Х18Н10Т — 2 шт.;
    • накидные гайки М20×1,5 для соединения по наружному диаметру трубы 14 мм — 2 шт.;
    • болт М10×22 — 4 шт.;
    • шайба С20 — 4 шт.;
    • уплотнительное кольцо — 4 шт.;
  3. «Т» подходит для клапанных блоков «А 30» и для «С 30 Р5»:
    • скоба и кронштейн для крепления клапанного блока к трубе Ø 50;
  4. «СК» подходит для клапанных блоков «А 30» и для «С 30 Р5»:
    • скоба и кронштейн для крепления датчика к трубе Ø 50.
Преобразователь (датчик) давления с установленным клапанным блоком серии А и комплектом монтажных частей М20, Т и СКПреобразователь (датчик) давления с установленным клапанным блоком серии С и комплектом монтажных частей М20, Т и СК
Рис. 3. Преобразователь (датчик) давления с установленным клапанным блоком серии «А» и комплектом монтажных частей «М20», «Т» и «СК»Рис. 4. Преобразователь (датчик) давления с установленным клапанным блоком серии «С» и комплектом монтажных частей «М20», «Т» и «СК»

Клапанный блок БКН3
(без дренажа и без возможности подключения метрологического оборудования, с фланцевым подключением импульсных линий со стороны подвода среды; комплект поставки включает в себя только клапанный блок, КМЧ необходимо заказывать дополнительно)

Габаритные размеры клапанного блока БКН3ДД — датчик разности давлений
И — изолирующий вентиль
У — уравнительный вентиль
Рис. 5. Клапанный блок «БКН3» без КМЧ

Клапанный блок БКН3-4-00
(без возможности подключения метрологического оборудования, с дренажными клапанами до изолирующих вентилей и фланцевым подключением импульсных линий со стороны подвода среды; комплект поставки включает в себя только клапанный блок, КМЧ необходимо заказывать дополнительно)

Габаритные размеры клапанного блока БКН3-4-00ДД — датчик разности давлений
И — изолирующий вентиль
У — уравнительный вентиль
Д — дренажный клапан
Рис. 6. Клапанный блок «БКН3-4-00» без КМЧ

Клапанный блок БКН3-4-10
(без возможности подключения метрологического оборудования, с дренажными клапанами после изолирующих вентилей и фланцевым подключением импульсных линий со стороны подвода среды; комплект поставки включает в себя только клапанный блок, КМЧ необходимо заказывать дополнительно)

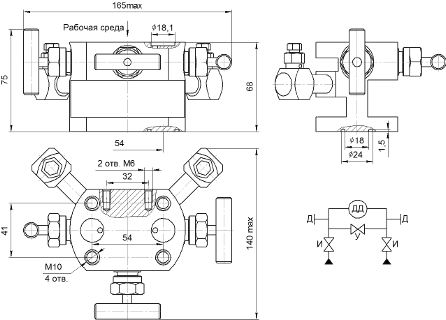

Габаритные размеры клапанного блока БКН3-4-10ДД — датчик разности давлений
И — изолирующий вентиль
У — уравнительный вентиль
Д — дренажный клапан
Рис. 7. Клапанный блок «БКН3-4-10» без КМЧ

Клапанный блок БКН5-7-00
(отверстия с резьбой k¼", служащие для дренажа и подключения дополнительного оборудования, имеют отдельные контролирующие вентили и расположены после изолирующих вентилей; клапанный блок с фланцевым подключением импульсных линий со стороны подвода среды; комплект поставки включает в себя только клапанный блок, КМЧ необходимо заказывать дополнительно)

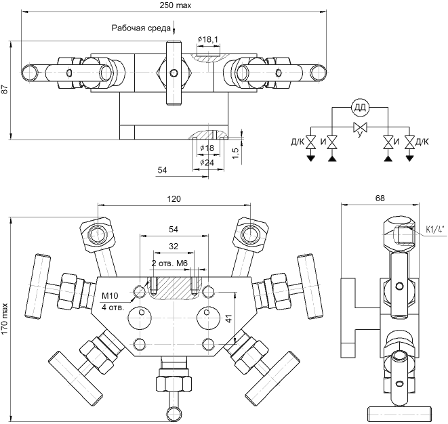

Габаритные размеры клапанного блока БКН5-7-00ДД — датчик разности давлений
И — изолирующий вентиль
У — уравнительный вентиль
Д/К — дренажный/контролирующий вентиль
Рис. 8. Клапанный блок «БКН5-7-00» без КМЧ

Комплекты монтажных частей (по отдельному заказу, не входят в состав) для клапанных блоков «БКН3», «БКН3-4-00», «БКН3-4-10», «БКН5-7-00» включают в себя:

  1. «Фланец М20»:
    • фланец монтажный — 2 шт.;
    • ниппель плоский — 2 шт.;
    • гайка накидная М20×1,5 — 2 шт.;
    • прокладка медная — 2 шт.;
    • кольцо уплотнительное — 2 шт.;
    • болт М10×30 — 4 шт.;
    • шайба 10 — 4 шт.
  2. «Кронштейн Т»:
    • кронштейн для крепления клапанного блока на трубе более Ø 50 — 1 шт.;
    • скоба — 2 шт.;
    • гайка М8 — 4 шт.;
    • шайба 8 — 4 шт.;
    • болт М6×12 — 2 шт.;
    • шайба 6 — 2 шт.
Преобразователь (датчик) разности давлений с монтированным клапанным блоком «БКН» фланцевого присоединения к импульсной линии, и с КМЧ «Фланец М20» и «Кронштейн Т»Схематичное изображение КМЧ «Фланец М20» монтированного на клапанный блок
Рис. 9. Преобразователь (датчик) разности давлений с монтированным клапанным блоком «БКН» фланцевого присоединения к импульсной линии, и с КМЧ «Фланец М20» и «Кронштейн Т»Рис. 10. Схематичное изображение КМЧ «Фланец М20» монтированного на клапанный блок

Клапанный блок БКН3-11
(без дренажа и без возможности подключения дополнительного оборудования, с резьбовым подключением (М20×1,5) импульсных линий со стороны подвода среды; комплект поставки включает в себя монтажные части для подключения импульсной линии к клапанному блоку (см. список ниже), остальные КМЧ необходимо заказывать дополнительно)

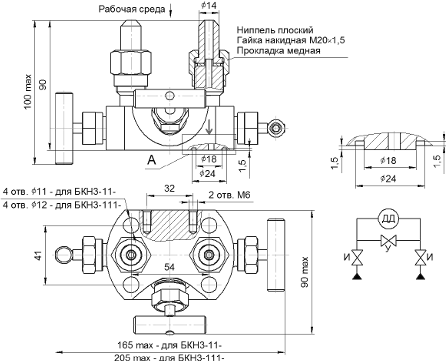

Габаритные размеры клапанного блока БКН3-11ДД — датчик разности давлений
И — изолирующий вентиль
У — уравнительный вентиль
Рис. 11. Клапанный блок «БКН3-11» без КМЧ

Комплект поставки клапанного блока «БКН3-11» включает в себя:

  • ниппель плоский — 2 шт.;
  • гайка накидная М20×1,5 — 2 шт.;
  • прокладка медная — 2 шт.
  • кольцо уплотнительное — 2 шт.;
  • болт М10×45 — 4 шт.;
  • шайба 10 — 4 шт.

Также для монтажа клапанного блока «БКН3-11» и датчика разности давлений, предлагаем КМЧ «Кронштейн Т»:

  • кронштейн для крепления клапанного блока на трубе более Ø 50 — 1 шт.;
  • скоба — 2 шт.;
  • гайка М8 — 4 шт.;
  • шайба 8 — 4 шт.;
  • болт М6×12 — 2 шт.;
  • шайба 6 — 2 шт.
Преобразователь (датчик) разности давлений с монтированным клапанным блоком «БКН» резьбового присоединения к импульсной линии, и с КМЧ «Фланец М20» и «Кронштейн Т»Схематичное изображение КМЧ «Кронштейн Т» с частью клапанного блока
Рис. 12. Преобразователь (датчик) разности давлений с монтированным клапанным блоком «БКН» резьбового присоединения к импульсной линии, и с КМЧ «Фланец М20» и «Кронштейн Т»Рис. 13. Схематичное изображение КМЧ «Кронштейн Т» с частью клапанного блока
