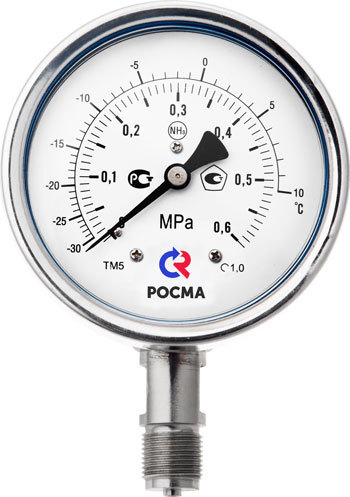

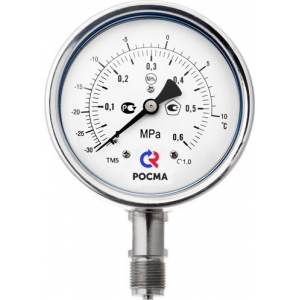

Манометр аммиачный коррозионностойкий ТМ-521Р NH3

ГлавнаяДавлениеМанометры → Манометр аммиачный коррозионностойкий ТМ-521Р NH3

Манометр аммиачный — это промышленный манометр полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C. Может использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления.

3 100i 1 800i

Описание товара

Манометр аммиачный — это промышленный манометр полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C. Может использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.Аммиачные манометры и мановакуумметры с дополнительной температурной шкалой предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.Аммиачные манометры без дополнительной температурной шкалы имеют диапазоны показаний как у манометров 21 серии (коррозионностойких виброустойчивых) и отметку на циферблате «NH3».

Область применения: горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

  • Диаметр корпуса
    100, 150 мм
  • Класс точности
    1
  • Диапазон показаний давлений
    ТМ0…0,6 МПа (−30…+10 °C)
    0…1 МПа (−30…+25 °C)
    0…4 МПа (−30…+70 °C)
    ТМВ−0,1…0,5 МПа (−70…+5 °C)
    −0,1…0,9 МПа (−70…+20 °C)
    −0,1…1,5 МПа (−70…+40 °C)
    −0,1…2,4 МПа (−70…+55 °C)
  • Рабочие диапазоны
    Постоянная нагрузка: ¾ шкалы
    Переменная нагрузка:  шкалы
    Кратковременная нагрузка: 110% шкалы
  • Рабочая температура
    Окружающая среда:
    −60…+60 °C (силикон АК-50)
    −60…+60 °C (без заполнения)
    Измеряемая среда:
    до +200 °C (без заполнения)
    до +100 °C (с заполнением)
  • Корпус
    IP65, нержавеющая сталь
  • Кольцо
    Нержавеющая сталь, байонетное
  • Чувствительный элемент
    Нержавеющая сталь
  • Трибко-секторный механизм
    Нержавеющая сталь
  • Циферблат
    Алюминий, шкала черная на белом фоне
  • Стекло
    Органическое
  • Штуцер
    Нержавеющая сталь
  • Присоединение
    Радиальное или эксцентрическое
  • Резьба присоединения
    G½ или M20×1,5
  • Марка стали
    Корпус, кольцо и механизм — 08Х18Н10
    Штуцер и чувствительный элемент — 03Х17Н14М2
  • Межповерочный интервал
    2 года
