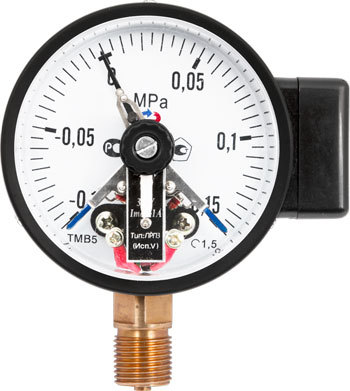

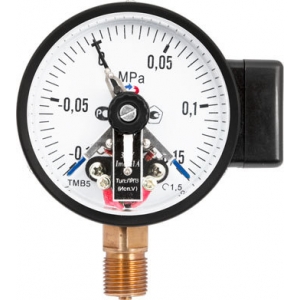

Манометр электроконтактный ТМ-510Р.05 (ЭКМ)

ГлавнаяДавлениеМанометры → Манометр электроконтактный ТМ-510Р.05 (ЭКМ)

Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

1 765i

Описание товара

Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов. Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5. ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи. ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометровТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ.

  • Диаметр корпуса
    100, 150 мм
  • Класс точности
    1,5
  • Диапазон показаний давлений
    0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПаТМ
    −1…0 МПаТВ
    −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПаТМВ
  • Конструкция
    Электроконтактная приставка может быть установлена на ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
  • Принцип действия
    Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
  • Электрическая схема
    одноконтактная Исп. I (ОЗ)*, Исп. II (ОР)*
    двухконтактная Исп. III (ЛРПР)*, Исп. IV (ЛЗПЗ)*, Исп. V (ЛРПЗ) или Исп. VI (ЛЗПР)
    * — под заказ
  • Тип контактов
    с магнитным поджатием
  • Максимальное напряжение
    −220 В, ~380 В
  • Максимальный ток
    1 А
  • Максимальная разрывная мощность контактов
    30 Вт, 50 В·А
  • Минимальные электрические характеристики
    Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
  • Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний
    ±4
  • Корпус
    IP40, сталь, цвет черный
  • Кольцо
    Сталь, цвет черный
  • Штуцер
    Медный сплав (100 МПа — сталь, нержавеющая сталь)
  • Чувствительный элемент
    Медный сплав, сталь (100 МПа — сталь, нержавеющая сталь)
  • Трибко-секторный механизм
    Медный сплав, сталь (100 МПа — сталь, нержавеющая сталь)
  • Марка стали
    Корпус, кольцо — сталь 10
  • Циферблат
    Алюминий, шкала черная на белом фоне
  • Стекло
    Органическое
  • Присоединение
    Радиальное
  • Резьба присоединения
    G½ или М20×1,5
  • Межповерочный интервал
    2 года
