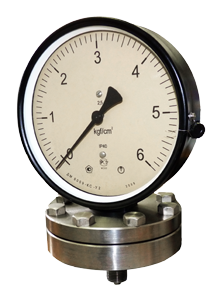

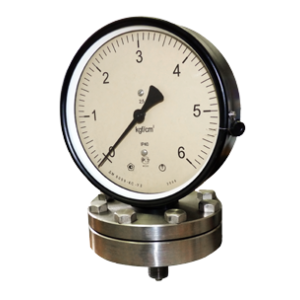

Манометр коррозионностойкий ДМ8009-Кс

ГлавнаяДавлениеМанометрыМанотомь → Манометр коррозионностойкий ДМ8009-Кс

Манометры, вакуумметры и мановакуумметры мембранные показывающие коррозионностойкие ДМ8009-Кс, ДВ8009-Кс и ДА8009-Кс предназначены для измерения избыточного и вакуумметрического давления агрессивных некристаллизующихся жидких и газообразных сред (исп.1) и агрессивных кристаллизующихся жидких сред (исп.2). В качестве чувствительного элемента используется мембрана, встроенная во фланец.

12 400i

Описание товара

Манометры, вакуумметры и мановакуумметры мембранные показывающие коррозионностойкие ДМ8009-Кс, ДВ8009-Кс и ДА8009-Кс предназначены для измерения избыточного и вакуумметрического давления агрессивных некристаллизующихся жидких и газообразных сред (исп.1) и агрессивных кристаллизующихся жидких сред (исп.2). В качестве чувствительного элемента используется мембрана, встроенная во фланец.

Примеры записи обозначения приборов при заказе

Для правильного обозначения прибора с необходимыми Вам техническими характеристиками предлагаем добавить прибор в "Корзину", выбрав все требуемые Вам характеристики прибора - система выдаст единственно верный вариант написания обозначения прибора при заказе.Схема условного обозначения приборов

Основные технические характеристики

  • Диапазоны показаний приборов:
    • ДМ8009-Кс - от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25 кгс/см2
    • ДВ8009-Кс - от -1 до 0 кгс/см2
    • ДА8009-Кс - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2
      По заказу приборы поставляются в единицах измерения кПа (до 6 кгс/см2), МПа (свыше 9 кгс/см2)2), МПа (свыше 9 кгс/см2)
  • Диаметр корпуса - 160 мм
  • Класс точности приборов - 2,5 (по заказу - 1,5)
  • Степень защиты - IP40
  • Масса прибора не более:
    • исп.1 - не более 4,75 кг
    • исп.2 - не более 7 кг
  • Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации)
  • Средний срок службы - 10 лет
  • Материалы деталей:
    • корпус - сталь 08 кп с кислотостойким покрытием на эпоксидной основе
    • стекло - оконное
    • мембрана - железо-никелевый сплав покрытый фторопластом
    • фланец - нержавеющая сталь
    • механизм - нержавеющая сталь
  • Климатическое исполнение по ГОСТ 15150-69
    • У2 - по умолчанию приборы имеют исполнение У2 (диапазон рабочих температур -50 до +60 °С)
    • Т2 по заказу приборы имеют исполнение Т2 (диапазон рабочих температур -50 до +60 °С)
  • Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой 0,1 мм (группа L3 по ГОСТ Р 52931-2008)
  • Варианты исполнения: приборы изготавливаются двух исполнений, отличающихся способом присоединения к месту отбора давления:
    • исп. 1 - радиальное с помощью штуцера
    • исп. 2 - радиальное фланцевое присоединение
  • Приборы Исполнения 1 изготавливаются с резьбой присоединительного штуцера М20х1,5-8g
  • Заводской номер
    • -//-по умолчанию приборы поставляются без заводского номера
    • Ном.- по заказу приборы изготавливаются с заводским номером

         Поверка приборов

  • Поверка
    • -//- - по умолчанию приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
    • ЦСМ - по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации".
  • Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.
  • Межповерочный интервал – 1 год.
