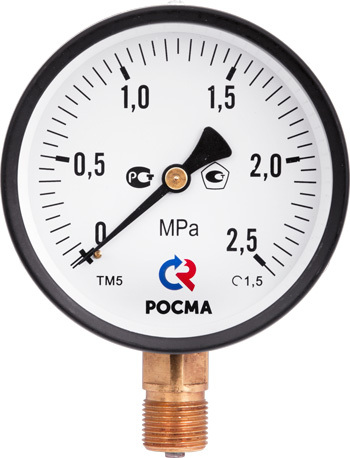

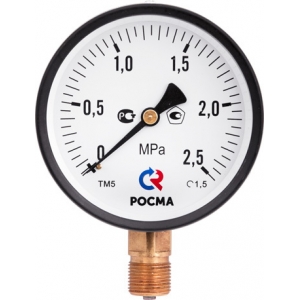

Манометр ТМ-510Р.00 стандартное исполнение

ГлавнаяДавлениеМанометрыРосма → Манометр ТМ-510Р.00 стандартное исполнение

Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

710i 450i

Описание товара

Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляция, машиностроение.

  • Диаметр корпуса
    40, 50, 63, 100, 150 мм
  • Класс точности
    Ø100, 1501,5
    Ø631,5; 2,5
    Ø40, 502,5
  • Диапазон показаний давлений

    ТМ0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40* / 60** / 100*** МПа
    ТВ*−0,1…0 МПа
    ТМВ*−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
    * — кроме Ø50
    ** — кроме Ø40, 50
    *** — кроме Ø40, 50, 63
  • Рабочие диапазоны
    Постоянная нагрузка: ¾ шкалы
    Переменная нагрузка:  шкалы
    Кратковременная нагрузка: 110% шкалы
  • Рабочая температура
    Окружающая среда: −60…+60 °C
    Измеряемая среда: до +150 °C
  • Корпус
    IP40, сталь, цвет черный
  • Кольцо
    Сталь, цвет черный
  • Чувствительный элемент
    Медный сплав (100 МПа — сталь, нержавеющая сталь)
  • Трибко-секторный механизм
    Медный сплав (100 МПа — сталь, нержавеющая сталь)
  • Циферблат
    Алюминий, шкала черная на белом фоне
  • Стекло
    Минеральное
  • Штуцер
    Медный сплав (Ø150 на 100 МПа — сталь)
  • Присоединение
    Радиальное или осевое (Ø150; 100 МПа — только радиальное)
  • Резьба присоединения
    Ø100, 150G½, M20×1,5
    Ø50, 63G¼, M12×1,5
    Ø40G, M10×1, NPT
  • Марка стали
    Корпус, кольцо — сталь 10
  • Межповерочный интервал
    2 года
