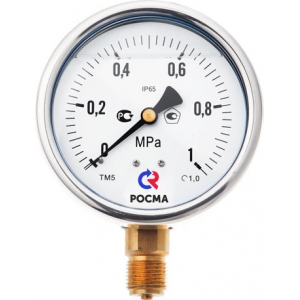

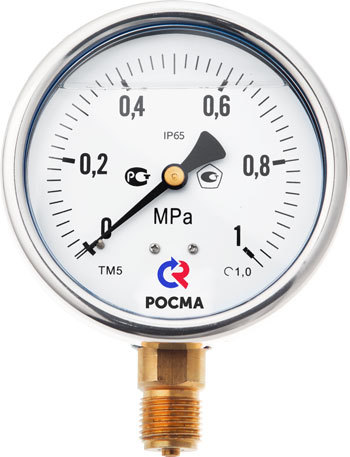

Манометр виброустойчивый ТМ-520Р.10
Промышленный виброустойчивый манометр выполнен в корпусе из нержавеющей стали. Применяется для измерения давления неагрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления.
Описание товара
Промышленный виброустойчивый манометр выполнен в корпусе из нержавеющей стали. Применяется для измерения давления неагрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборы IP54.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.
Диаметр корпуса
50*, 63, 100, 150 ммКласс точности
Ø100, 150 1 Ø63 1,5 Ø50* 2,5 Диапазон показаний давлений
** — только для Ø63ТМ 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** МПа ТВ*** −0,1…0 МПа ТМВ*** −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
*** — кроме Ø50Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалыРабочая температура
Окружающая среда:
−20…+60 °C (глицерин ПК-94)
−40…+60 °C (силикон АК-50)
−60…+60 °C (без заполнения)
Измеряемая среда:
до +150 °C (без заполнения)
до +100 °C (с заполнением)Корпус
IP65, нержавеющая стальКольцо
Нержавеющая сталь
Ø100, 150 — байонетное
Ø50*, 63 — завальцованноеЧувствительный элемент
Медный сплав
Трибко-секторный механизм
Медный сплавЦиферблат
Алюминий, шкала черная на белом фонеСтекло
ОрганическоеШтуцер
Медный сплавПрисоединение
Радиальное — Ø все;
Осевое — Ø50*, 63, 100;
Эксцентрическое — Ø100Резьба присоединения
Ø100, 150 G½, M20×1,5 Ø63 G¼, M12×1,5 Ø50* G⅛, G¼ Марка стали
Корпус, кольцо — 08Х18Н10Межповерочный интервал
2 года
