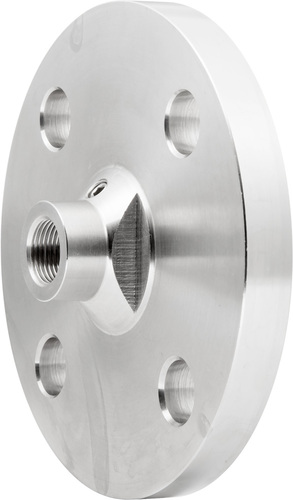

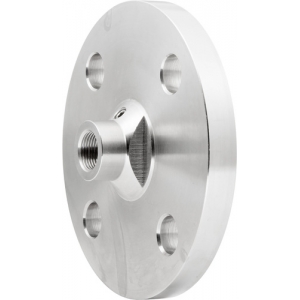

Мембранные разделители сред, фланцевое присоединение

Главная → Арматура для монтажа приборов КИПиА → Мембранные разделители сред, фланцевое присоединение

Мембранные разделители сред предназначены для защиты приборов от контакта с агрессивными, кристал­лизующимися, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительную мембрану и нейтральную жидкость. Открытая мембрана разделителей РМ с фланцевым присоединением не даёт возможности кристаллизующимся средам и твёрдым осадкам скапливаться в значительных количествах, что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической чистки.

8 000i

Описание товара

Мембранные разделители сред предназначены для защиты приборов от контакта с агрессивными, кристал­лизующимися, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительную мембрану и нейтральную жидкость.

Открытая мембрана разделителей РМ с фланцевым присоединением не даёт возможности кристаллизующимся средам и твёрдым осадкам скапливаться в значительных количествах, что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической чистки.

  • Диапазон давлений, МПа
    Средние давления (РМ-С21) — 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5
  • Рабочая температура
    −50…+200 °C
  • Корпус
    Нержавеющая сталь 08Х18Н10
  • Верхний фланец
    Нержавеющая сталь 08Х18Н10
  • Мембрана
    Нержавеющая сталь 36НХТЮ
  • Присоединение
    Фланцевое
    • Резьба присоединения
      к прибору — внутренняя M20×1,5
    • Разделительная жидкость
      ПМС–20 (ГОСТ13032–77)
      По заказу возможно заполнение другой разделительной жидкостью
    • Заливное отверстие
      Среднее давление (РМ-С21) — есть
    • Дополнительная погрешность вносимая разделителем
      ±0,5%
      Дополнительная погрешность, вносимая разделителем, компенсируется настройкой манометра
    • Варианты поставки
      — без средства измерения
      — в сборе со средством измерения
      — в сборе со средством измерения и соединительным рукавом (длина 2; 2,5; 3, 3,5; 4; 4,5; 5 м)
    • Техническая документация
      ТУ 4212-004-4719015564-2012
