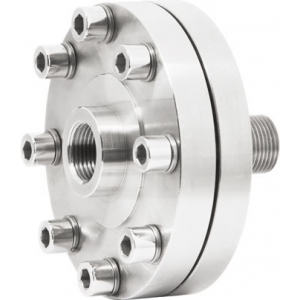

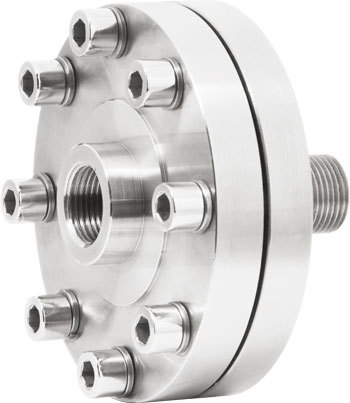

Мембранные разделители сред, штуцерное присоединение

ГлавнаяАрматура для монтажа приборов КИПиАРосма → Мембранные разделители сред, штуцерное присоединение

Мембранные разделители сред предназначенны для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительную мембрану и нейтральную жидкость.

6 000i

Описание товара

Мембранные разделители сред предназначенны для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительную мембрану и нейтральную жидкость. При поставке разделителя в сборе с маномет­ром, заполнение осуществляется вакуумной установкой.

  • Диапазон давлений, МПа
    Низкие
    давления(РМ-Н11)
            ТМ      0…0,1 / 0,16 / 0,25 / 0,4
            ТВ−0,1…0
           ТМВ−0,1…0,15 / 0,3
    Средние давления(РМ-С10)        ТМ0…0,6 / 1 / 1,6 / 2,5
            МВ−0,1…0,5 / 0,9 / 1,5 / 2,4
    Высокие давления(РМ-В10)        ТМ0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
    • Рабочая температура
      −50…+200 °C
    • Корпус
      Нержавеющая сталь 08Х18Н10
    • Нижний фланец
      Нержавеющая сталь 08Х18Н10
    • Верхний фланец
      Нержавеющая сталь 08Х18Н10
    • Мембрана
      Нержавеющая сталь 36НХТЮ
    • Диаметр проходного отверстия
      • Присоединение
        Штуцерное
      • Резьба присоединения
        к прибору — внутренняя M20×1,5
        к процессу — наружная М20×1,5 или G½
      • Разделительная жидкость
        ПМС–20 (ГОСТ13032–77)
        По заказу возможно заполнение другой разделительной жидкостью
      • Заливное отверстие
        Низкие давления (РМ-Н11) — есть
        Средние (РМ-С10) и высокие (РМ-В10) давления — отсутствует
      • Дополнительная погрешность вносимая разделителем
        ±0,5%
        Дополнительная погрешность, вносимая разделителем, компенсируется настройкой манометра.
      • Варианты поставки
        — без средства измерения
        — в сборе со средством измерения
        — в сборе со средством измерения и соеди­ни­тельным рукавом (длина 2; 2,5; 3, 3,5; 4; 4,5; 5 м)
      • Техническая документация
        ТУ 4212-004-4719015564-2012
      • Так же бывают мембранные разделители РМ 5319С, РМ 5320
