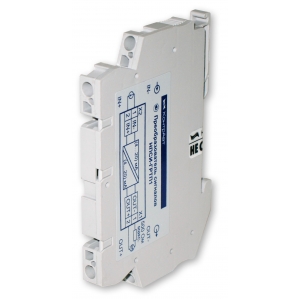

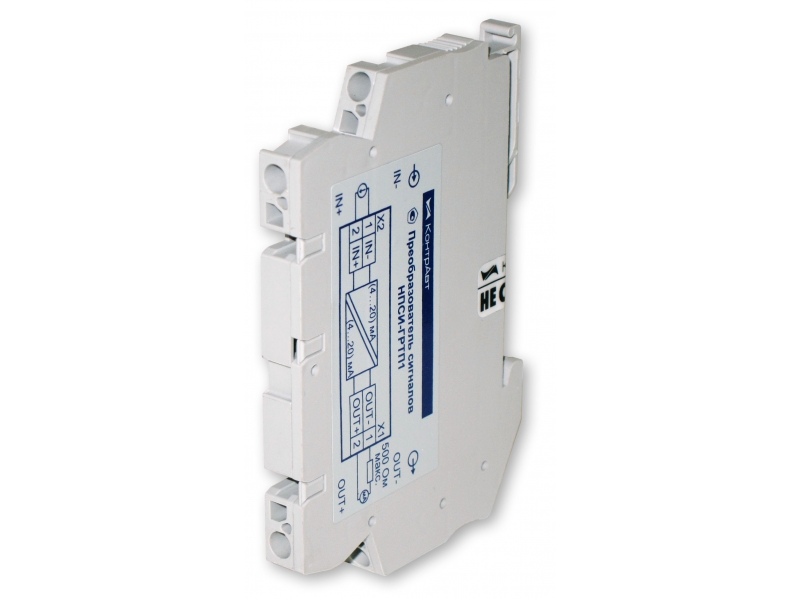

НПСИ-ГРТП модуль гальванической развязки токовой петли

ГлавнаяВторичные приборы (терморегуляторы, регистраторы, ПАЗ)Нормирующие преобразователи → НПСИ-ГРТП модуль гальванической развязки токовой петли

Модули ГРТП (повторители токовой петли)предназначен для трансляции 1:1 активного входного сигнала (4...20мА),в такой же активный сигнал (4...20мА)с гальванической развязкой источника и приёмника

0i

Описание товара

  • НПСИ-ГРТП1 – гальваническая развязка токовой петли, 1 канал
  • НПСИ-ГРТП2 – гальваническая развязка токовой петли, 2 независимых канала
  • НПСИ-ГРТП4 – гальваническая развязка токовой петли, 4 независимых  канала
  • Гальваническая изоляция сигналов на входе и выходе
  • Установка на DIN-рейку по стандарту EN 50 022
  • Минимальная «ширина канала»
  • Применение для размножения (разветвления, повторения) сигналов «1 в 2», «1 в N»

Общие сведения

  • - Измерение входного активного унифицированного сигнала постоянного тока (4…20) мА и его преобразование в активный унифицированный выходной сигнал постоянного тока (4…20) мА (повторитель токовой петли)
  • - Гальваническая изоляция (гальваническая развязка) входных и выходных цепей между собой, электрическая прочность изоляции ~1500 В, 50 Гц
  • - Размножение сигнала от одного источника на несколько гальванически изолированных сигналов
  • - Выходы активные и не требуют дополнительного источника питания
  • - Преобразователь использует энергию входного активного сигнала (4…20) мА, поэтому не требует для себя отдельного источника питания
  • - Высокая точность преобразования 0,1 %
  • - Высокое быстродействие 5 мс
  • - В двух- и четырёхканальных модификациях каналы полностью независимые. Взаимное влияние на работоспособность друг друга отсутствует
  • - Компактный корпус обеспечивает экономию места в монтажном шкафу, ширина корпуса на 1 канал: ГРТП1 – 8,5 мм, ГРТП2 – 11,25 мм, ГРТП4 – 5,63 мм
  • - Защита от электромагнитных помех при передаче сигналов на большие расстояния
  • - Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
  • - Пружинные клеммы в одноканальной модификации и разъёмные винтовые клеммы в многоканальных модификациях обеспечивают простой монтаж
  • - Расширенный диапазон рабочих температур (-40…+70) °С
  • - Высокая температурная стабильность (0,005 % / градус)
