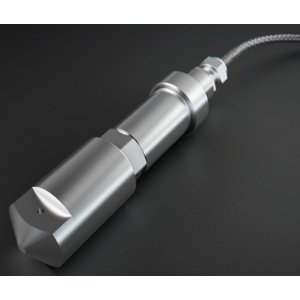

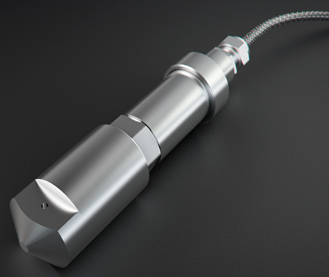

Преобразователь гидростатического давления погружной СДВ
Специализированные малогабаритные интеллектуальные датчики гидростатического давления СДВ с погружным кабелем, применяются для измерения величины жидкостного столба в открытых водоемах, резервуарах, скважинах. Использование таких датчиков не требует врезки в боковую стенку резервуара, защитный колпачок предотвращает попадание частиц в приемник давления. Применение высокостабильных сенсоров и современной микропроцессорной электроники обеспечивает выпуск приборов высокой надежности с межповерочным интервалом 5 лет. Точность, стабильность измерений, широкий выбор выходных интерфейсов 4-20мА, 0,4-5,5В, RS485, CAN, 1WIRE позволяет строить современные системы контроля, автоматического регулирования. В настоящее время датчики применяются в энергетике, водоканалах, пищевой промышленности.
Описание товара
Специализированные малогабаритные интеллектуальные датчики гидростатического давления СДВ с погружным кабелем, применяются для измерения величины жидкостного столба в открытых водоемах, резервуарах, скважинах. Использование таких датчиков не требует врезки в боковую стенку резервуара, защитный колпачок предотвращает попадание частиц в приемник давления. Применение высокостабильных сенсоров и современной микропроцессорной электроники обеспечивает выпуск приборов высокой надежности с межповерочным интервалом 5 лет. Точность, стабильность измерений, широкий выбор выходных интерфейсов 4-20мА, 0,4-5,5В, RS485, CAN, 1WIRE позволяет строить современные системы контроля, автоматического регулирования. В настоящее время датчики применяются в энергетике, водоканалах, пищевой промышленности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Измеряемое давление | Избыточное | ||||
| Минимальный диапазон измерения | 0-1 м.вод.ст. | ||||
| Максимальный диапазон измерения | 0-250 м.вод.ст | ||||
| Погрешность, % от диапазона измерения | ±0,10; ±0,15; ±0,25; ± 0,5; ±1 | ||||
| Выходной сигнал | 4-20 мА | 0,4÷5,5 В | RS-485 | 1WIRE | CAN |
| Напряжение питания номинальное, В | 24 | 15 | 12 | 3,6 | 12 |
| Диапазон напряжения питания, В | 12-36 | 12-24 | 8-30 | 3,0-3,9 | 8-30 |
| Температура измеряемой среды, °C | −50 +80 | −50 +80 | −50 +80 | −50 +80 | −50 +80 |
| Температура окружающей среды, °C | −50 +80 | −50 +80 | −50 +80 | −50 +80 | −50 +80 |
| Температурная погрешность, %/10 °C | 0,15 | 0,15 | 0,10 | 0,15 | 0,10 |
| Электрический соединитель | кабельный вывод | ||||
| Класс пылевлагозащиты | IP68 | ||||
| Присоединение к процессу | М20×1,5 | ||||
| Классификационная группа устойчивости к механическим воздействиям по ГОСТ Р 52931 | G2 | ||||
| Материалы корпуса | Сталь 12Х18Н10Т | ||||
| Материалы, контактирующие с измеряемой средой | Титановый сплав ВТ-9, сталь 12Х18Н10Т | ||||
| Масса, кг, не более | 0,30 (датчик) + 0,15 (1 м кабеля) | ||||
| Межповерочный интервал | 5 лет | ||||
| Гарантийный срок | 3 года | ||||
| Свидетельство об утверждении типа СИ | RU.C.30.005.A № 44520 | ||||
| Индикация и настройка | Индикатор-коммуникатор ИК 4-20М для датчиков с сигналом 4-20 мА, для датчиков с цифровым сигналом — через интерфейс | ||||
| * — диапазон измерения | |||||
