Преобразователи давления ДД-И-1,0

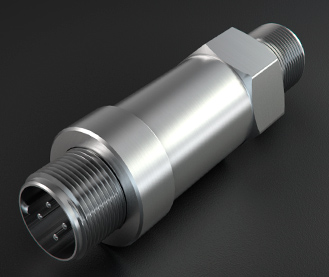

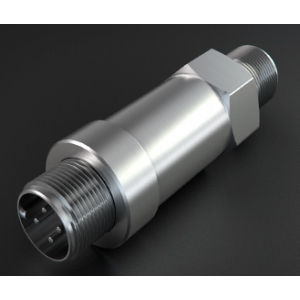

Преобразователи давления измерительные «ДД-И-1,00» предназначены для измерения и преобразования избыточного давления сжатого воздуха, неагрессивных и некристаллизующихся (не затвердевающих) сред в унифицированный выходной сигнал: токовый и напряжения постоянного тока, цифровой сигнал на базе интерфейсов RS-485, CAN.
Описание товара
Преобразователи давления измерительные «ДД-И-1,00» предназначены для измерения и преобразования избыточного давления сжатого воздуха, неагрессивных и некристаллизующихся (не затвердевающих) сред в унифицированный выходной сигнал: токовый и напряжения постоянного тока, цифровой сигнал на базе интерфейсов RS-485, CAN.
Область применения:
железнодорожный транспорт и другие отрасли народного хозяйства.
Рабочая среда:
жидкости, пар, парогазовые смеси и газы (в т.ч. газообразный кислород и кислородосодержащие газовые смеси) в диапазоне температур рабочих сред от минус 50 до плюс 80 °С,по отношению к которым являются коррозионностойкими материалы, контактирующие с рабочей (измеряемой) средой, а именно: сталь 12Х18Н10Т по ГОСТ 5632 и титановый сплав ВТ-9 по ГОСТ 19807 (ОСТ 1.90006-86).
Конструктивные исполнения преобразователей:
| Исполнение преобразователя | Пределы допускаемой основной погрешности, % от ДИ | Вид выходного сигнала | Размер присоединительного штуцера | Исполнение по ГОСТ 15150 |
|---|---|---|---|---|
| ДД-И-1,00-01 | ±1,5 | Напряжение постоянного тока от 0,5 до 5,5 В | М12×1,0 | УХЛ 1, но для работы от минус 50 до плюс 50 °С |
| ДД-И-1,00-01М* | ±0,25; ±0,5; ±1,0; ±1,5 | |||
| ДД-И-1,00-04 | ±0,5 | Постоянный ток от 4 до 20 мА | М20×1,5 | УХЛ 1, Т 3, но для работы от минус 50 до плюс 80 °С |
| ДД-И-1,00-04М* | ±0,25; ±0,5 | |||
| ДД-И-1,00-05, ДД-И-1,00-06 | ±0,25; ±0,5; ±1,0; ±1,5 | RS-485 | УХЛ 1, но для работы от минус 50 до плюс 60 °С | |
| ДД-И-1,00-07 | ±0,25; ±0,5; ±1,0; ±1,5 | RS-485 | УХЛ 1, но для работы от минус 50 до плюс 80 °С | |
| ДД-И-1,00-08 | ±0,25; ±0,5 | CAN |
* — возможность электронной подстройки «ноля» и диапазона измерения.
Основные технические характеристики:
| Измеряемые среды | жидкости, пар, парогазовые смеси и газы |
| Диапазон измерения давления: | |
| • для исполнений ДД-И-1,00-01(М), ДД-И-1,00-05, ДД-И-1,00-06, кгс/см² | 0÷10,0 |
| • для исполнений ДД-И-1,00-04(М), ДД-И-1,00-07, ДД-И-1,00-08, МПа | 0÷1,0 |
| Предельно-допустимое давление в течение 1 мин., не более, МПа | 4,0 |
| Допустимые пределы напряжения питания постоянного тока, В: | |
| • для исполнений ДД-И-1,00-01(М) | 12÷24 |
| • для исполнений ДД-И-1,00-04(М) | 12÷36 |
| • для исполнений ДД-И-1,00-05, ДД-И-1,00-06, ДД-И-1,00-07, ДД-И-1,00-08 | 8÷30 |
| Номинальное напряжение питания, В: | |
| • для исполнений ДД-И-1,00-01(М), ДД-И-1,00-05, ДД-И-1,00-06 ДД-И-1,00-07, ДД-И-1,00-08 | 15,0±0,75 |
| • для исполнений ДД-И-1,00-04(М) | 24,0±0,48 |
| Потребляемая мощность, не более, В·А: | |
| • для исполнений ДД-И-1,00-01(М) | 0,24 |
| • для исполнений ДД-И-1,00-04(М) | 1,00 |
| • для исполнений ДД-И-1,00-05, ДД-И-1,00-06, ДД-И-1,00-07, ДД-И-1,00-08 | 0,50 |
| Межповерочный интервал: | |
| • для исполнений ДД-И-1,00-01, ДД-И-1,00-04, ДД-И-1,00-01М, ДД-И-1,00-04М | 5 лет |
| • для исполнений ДД-И-1,00-05, ДД-И-1,00-06, ДД-И-1,00-07, ДД-И-1,00-08 | 6 лет |
| Степень защиты от пыли и влаги по ГОСТ 14254 | IP54 |
Эксплуатационные ограничения:
- Не допускается применение преобразователей давления для измерения давления сред, агрессивных по отношению к материалам, контактирующим с измеряемой средой.
- Не допускается механическое воздействие на мембрану приемника давления со стороны отверстия (полости) в штуцере.
- Не допускается использовать корпус преобразователя в качестве элемента монтажа или крепления.
- Не допускается погружение преобразователя в жидкость.
- При эксплуатации преобразователя необходимо исключить:
- накопление и замерзание конденсата в рабочих камерах и внутри соединительных трубопроводов (для газообразных сред);
- замерзание, кристаллизацию среды или выкристаллизовывание из нее отдельных компонентов (для жидких сред).
Преобразователи и монтажные части, предназначенные для преобразования давления газообразного кислорода и кислородосодержащих смесей, должны быть очищены и обезжирены по РД 92-0254.
Рекомендуемые характеристики источника питания (ИП):
• тип стабилизатора — линейный;
• нестабильность напряжения питания, не превышающая по абсолютной величине 2% от значения напряжения питания;
• пульсация напряжения питания не должна превышать 0,5 % от значения напряжения питания.
Сертификат об утверждении типа средств измерений на преобразователь давления измерительный ДД-И-1,00 RU.C.30.005.A № 33751 выдан Государственным комитетом Российской Федерации по стандартизации и метрологии.
Тип преобразователей давления измерительных ДД-И-1,00 зарегистрирован в Государственном реестре средств измерений под № 19935-11 и допущен к применению в Российской федерации.
Пожалуйста, ознакомьтесь с руководством по эксплуатации «ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЙ ДД-И-1,00 Руководство по эксплуатации ЮГИШ.406239.001 РЭ».
