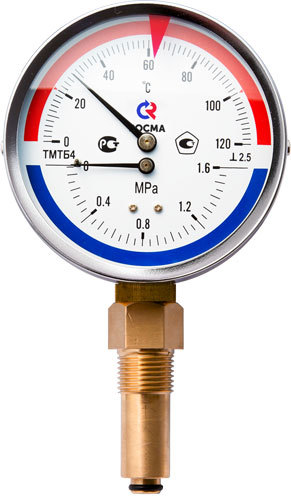

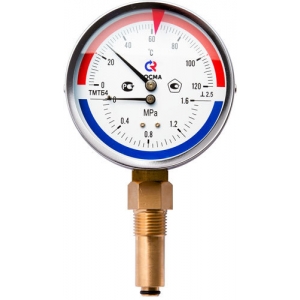

Термоманометр ТМТБ-3(4) (радиальное присоединение)

ГлавнаяТемператураБиметаллические термометры → Термоманометр ТМТБ-3(4) (радиальное присоединение)

Термоманометр радиальный предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.

Область применения: системы отопления, водоснабжение, бойлеры, паровые котлы и т.д.

Термоманометр — комбинированный прибор, для измерения давления и температуры.

Для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, применяют манометр и термометр. Попытка объединить эти два прибора привела к созданию комбинированного прибора, получившего название «термоманометр».

Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр. Термоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания «РОСМА» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры могут быть осевыми и радиальными. Длина погружной части также может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном.

1 200i

Описание товара

Термоманометр радиальный предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.

Область применения: системы отопления, водоснабжение, бойлеры, паровые котлы и т.д.

Термоманометр — комбинированный прибор, для измерения давления и температуры.

Для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, применяют манометр и термометр. Попытка объединить эти два прибора привела к созданию комбинированного прибора, получившего название «термоманометр».

Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр. Термоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания «РОСМА» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры могут быть осевыми и радиальными. Длина погружной части также может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном.

  • Конструкция
    Термоманометр объединяет в одном корпусе манометр и термометр, имеет две шкалы — давления и температуры. Прибор комплектуется клапаном, позволяющим демонтировать термоманометр без разгерметизации системы.
  • Диаметр корпуса
    80, 100 мм
  • Класс точности
    2,5
  • Диапазоны показаний температур
    0…120 / 150 °С
  • Диапазон показаний давлений
    0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
  • Рабочая температура
    Окружающая среда: −60…+60 °C
    Измеряемая среда: до +150 °C
  • Корпус
    IP40, cталь, цвет черный
  • Кольцо
    Хромированная сталь
  • Чувствительный элемент
    Медный сплав
  • Трибко-секторный механизм
    Медный сплав
    • Клапан
      Медный сплав
    • Циферблат
      Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления
    • Стекло
      Минеральное
    • Штуцер
      Медный сплав или нержавеющая сталь
    • Длина погружной части, мм
      46, 64, 100 мм
    • Присоединение
      Радиальное
    • Резьба присоединения
      G½ (на клапане)
    • Межповерочный интервал
      2 года
    • Техническая документация
      ТУ 4212-001-4719015564-2008
      ГОСТ 2405-88
