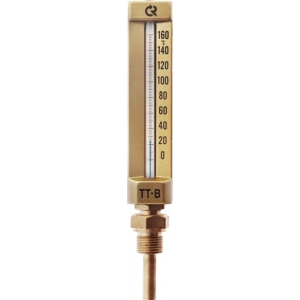

Термометр жидкостный виброустойчивый ТТ-В

ГлавнаяТемператураБиметаллические термометрыРосма → Термометр жидкостный виброустойчивый ТТ-В

Термометр жидкостный технический предназначен для измерения температуры неагрессивных жидких и газообразных сред в условиях вибрации в различных отраслях промышленности в пределах от −38 до +600 °С.

Термометры состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капиллярной трубки (со шкалой) находится в корпусе, а нижняя (с резервуаром) — в гильзе.

Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни (для термометров с верхним пределом измерений до 200 °С), либо из никелированной стали (для термометров с диапазоном измерений 0…600 °С), либо из нержавеющей стали (под заказ). В зависимости от типа подсоединения производятся два исполнения: термометр угловой и термометр прямой.

Область применения: судостроение, водоснабжение, теплоснабжение.

2 200i

Описание товара

Термометр жидкостный технический предназначен для измерения температуры неагрессивных жидких и газообразных сред в условиях вибрации в различных отраслях промышленности в пределах от −38 до +600 °С.

Термометры состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капиллярной трубки (со шкалой) находится в корпусе, а нижняя (с резервуаром) — в гильзе.

Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни (для термометров с верхним пределом измерений до 200 °С), либо из никелированной стали (для термометров с диапазоном измерений 0…600 °С), либо из нержавеющей стали (под заказ). В зависимости от типа подсоединения производятся два исполнения: термометр угловой и термометр прямой.

Область применения: судостроение, водоснабжение, теплоснабжение.

  • Диапазоны показаний температур
    −30…+70 °С0…+50 °С
    0…+100 °С0…+120 °С
    0…+160 °С0…+200 °С
    0…+600 °С
  • Рабочая температура
    Окружающая среда: −40…+60 °С
  • Длина верхней части
    110, 150, 200 мм
  • Длина погружной части, мм
    30*, 40, 50, 64, 100, 150 мм
    * — только прямое исполнение
  • Корпус
    Анодированный алюминий
  • Погрешность измерений
    От 1 до 10 °С в зависимости от диапазона измеряемой температуры и цены деления шкалы термометра
  • Присоединение
    Стандартное — G½
    Дополнительно — M20×1,5, M22×1,5; M27×2; G¾
    • Исполнение
      Прямое или угловое
    • Заполнение
      Этанол или толуол
    • Материал гильзы
      Латунь (только до 200 °C включительно);
      Нержавеющая сталь (600 °C или при длине погружной части 150 мм)
    • Комплектность
      Гильза из латуни или стали, в зависимости от диапазона показаний ТТ-В
    • Рабочее давление
      на гильзе:
      10 МПа — для латунных гильз
      25 МПа — для гильз из стали
    • Межповерочный интервал
      3 года
    • Техническая документация
      ТУ 4211-002-4719015564-2008
      ГОСТ 28498–90
