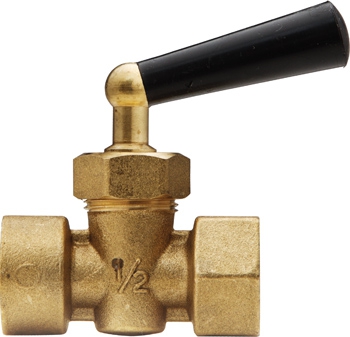

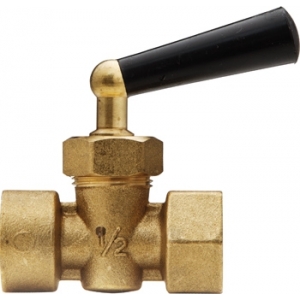

Трехходовой кран Watts

Трехходовой кран Watts

• Рабочее давление

  16 кгс/см²

• Максимальное давление

  25 кгс/см²

• Максимальная рабочая температура

  80 °С

• • Исполнение

    внутренняя / наружная;
    внутренняя / внутренняя резьба

  • Резьба присоединения

    G½ или M20×1,5

  • Максимальный вес

    0,15 кг

775i

Описание товара

Трехходовой кран Watts
Рабочее давление
16 кгс/см²
Максимальное давление
25 кгс/см²
Максимальная рабочая температура
80 °С
Исполнение
внутренняя / наружная;
внутренняя / внутренняя резьба
Резьба присоединения
G½ или M20×1,5
Максимальный вес
0,15 кг
Тип резьбы : RM15-MM1/2 (внутренняя G½ — внутренняя G½)

Кран трехходовой - это вид запорно-регулирующей арматуры, затвор которой выполнен в форме тела вращения, поворачивающейся вокруг своей оси. Основополагающим отличием данного изделия является наличие двух входных и одного выходного патрубка, так же в пробке данного крана предусмотрено несколько отверстий для прохода среды, благодаря чему трехходовой кран осуществляет переключение направлений потоков рабочих сред в технологической системе. Производство и общие технические характеристики трехходового крана должны соответствовать требованиям ГОСТ 21345-2005.
Традиционно, трехходовой кран устанавливается на трубопроводах небольшого диаметра, при транспортировке нейтральных и агрессивных жидких и газообразных сред.

Устройство крана трехходового

Конструкция трехходового крана включает в себя корпус, затвор с несколькими проходными отверстиями и патрубок. Регулировка направления потока рабочей среды осуществляется путём поворачивания регулирующего рычага на девяноста или сто восемьдесят градусов, при этом одно из проходных отверстий закрывается, и среда поступает в другое отверстие, меняя направление своего движения. При промежуточном положении пробки, поток среды может проходить через оба отверстия, либо полностью перекрываться. Расположение рукоятки проходного крана должно соответствовать направлению проходного канала пробки. В крайних положениях конструкцией крана должны быть предусмотрены ограничители поворота пробки. В конусных кранах, не предназначенных для применения на газообразных, взрывоопасных, легковоспламеняющихся и токсичных средах, ограничители хода не обязательны.

Классификация трехходового крана

Трехходовой кран классифицируют по следующим основным характеристикам:

• По форме затвора различают шаровые, конусные и цилиндрические краны;
• По типу проточной части корпуса полнопроходные либо пробно-спускной. Проходной кран включает в себя два присоединительных патрубка и монтируется на трубопровод, когда пробно-спускной кран монтируется на различных емкостях и агрегатах, в его состав входят присоединительный патрубок и патрубка спуска;
• По форме поворотного элемента бывает кран трехходовой L- типа, T- типа и S-типа;
• По способу посадки затвора различают сальниковые и натяжные краны. В натяжных кранах пробка прижимается к поверхности корпуса гайкой, когда в сальниковых кранах - посредством сальниковой крышки через набивку;
• С обогреваемым корпусом или без;
• По типу присоединения к трубопроводу: фланцевые, муфтовые, цапковые, штуцерно-торцовые, под приварку;
• По типу управления: с ручным приводом, с пневмо-, гидро-, электроприводом, с механизированным приводом и ручным дублером.

Все модели трехходового крана отличаются высокой герметичностью затвора, долговечностью, малым гидравлическим сопротивлением, простой конструкцией и отсутствием застойных зон. Также такие краны обладают и некоторыми недостатками, к числу которых причисляют значительный крутящий момент, возможность прикипания и заклинивания после длительной эксплуатации.
