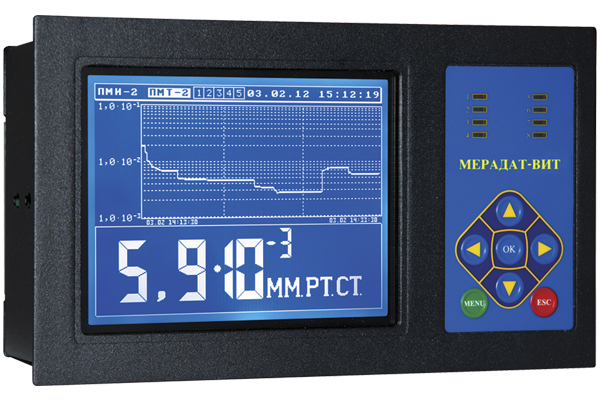

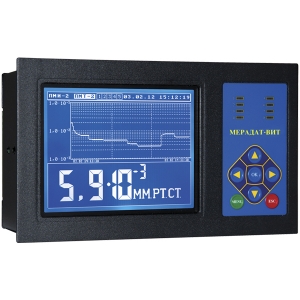

Вакуумметр Мерадат-ВИТ19ИТ2

ГлавнаяДавлениеПреобразователи давленияТермодат → Вакуумметр Мерадат-ВИТ19ИТ2

Предназначен для измерения и индикации давления сухого воздуха и азота в вакуумных системах лабораторного и промышленного назначения. Является рабочим средством измерения и внесен в Государственный реестр средств измерений под № 41616-09.

Работает с тепловыми преобразователями ПМТ-2, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1) и ионизационными ПМИ-2 и ПМИ-10-2. Диапазон измерения давления зависит от подключенных первичных манометрических преобразователей.

Для работы с прибором рекомендуем использовать комбинации датчиков:
ПМТ-2 или ПМТ-4М и ПМИ-2
ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2

Включение ионизационного преобразователя может осуществляться вручную оператором или автоматически при достижении давления, безопасного для работы ионизационного преобразователя.

Оснащен пятью релейными выходами для сигнализации о достижении заданного давления, токовым аналоговым выходом, интерфейсом RS-485 и архивной памятью.

63 634i

Описание товара

Предназначен для измерения и индикации давления сухого воздуха и азота в вакуумных системах лабораторного и промышленного назначения. Является рабочим средством измерения и внесен в Государственный реестр средств измерений под № 41616-09.

Работает с тепловыми преобразователями ПМТ-2, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1) и ионизационными ПМИ-2 и ПМИ-10-2. Диапазон измерения давления зависит от подключенных первичных манометрических преобразователей.

Для работы с прибором рекомендуем использовать комбинации датчиков:
ПМТ-2 или ПМТ-4М и ПМИ-2
ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2

Включение ионизационного преобразователя может осуществляться вручную оператором или автоматически при достижении давления, безопасного для работы ионизационного преобразователя.

Оснащен пятью релейными выходами для сигнализации о достижении заданного давления, токовым аналоговым выходом, интерфейсом RS-485 и архивной памятью.

Функциональные возможности

  • Универсальный вход для подключения тепловых датчиков ПМТ-2, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1)
  • Универсальный вход для подключения ионизационных датчиков ПМИ-2 или ПМИ-10-2
  • Вывод давления в виде графика
  • Индикация давления в паскалях или мм.рт.ст.
  • Цифровая фильтрация измеренного значения
  • Пять реле с независимыми настройками для сигнализации о достижении заданного давления
  • Настройка прибора кнопками на лицевой панели или через интерфейс RS-485
  • Сохранение настроек прибора при отключении питания
  • Защита настроек прибора от несанкционированного доступа
  • Подключение к ПК через интерфейс RS-485
  • Сохранение измеренных значений в энергонезависимом архиве
  • Трансляция измеренного давления через токовый аналоговый выход
  • Технические характеристики "Мерадат-ВИТ19ИТ2"

    • Питание:(АС) 220 В, 50±2 Гц;
    • Потребляемая мощность:< 30 ВА;
    • Количество входов:1 для теплового датчика и 1 для ионизационного датчика;
    • Выход релейный:5 (3A/ ~220В);
    • Настраиваемый токовый аналоговый выход:0-5 мА, 0-20 мА, 4-20 мА;
    • Тип индикации:Графический ЖК дисплей;
    • Интерфейс RS-485:Modbus(ASCII/RTU);
    • Архивная память:2 Мб;
    • Поддержка датчиков:ПМТ-2, ПМТ-4М, ПМТ-6-3, (ПМТ-6-3М-1), ПМИ-2, ПМИ-10-2
    • Диапазон измерения давления:С ПМТ-2 и ПМИ-2: 1,0∙10-7 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2: 1,0∙10-5– 75 мм.рт.ст.;
    • Рабочий диапазон давления:С ПМТ-2 и ПМИ-2: 1,0∙10-7 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2: 1,0∙10-5– 750 мм.рт.ст.;
    • Тип монтажа корпуса:щитовой;
    • Габаритные размеры:230 х 135 х 110 мм;
    • Масса:не более 2,5 кг;
    • Условия эксплуатации:Температура: 10 – 40 °С, Относительная влажность воздуха: до 75%
